Die LED-Fallrohrbeleuchtung

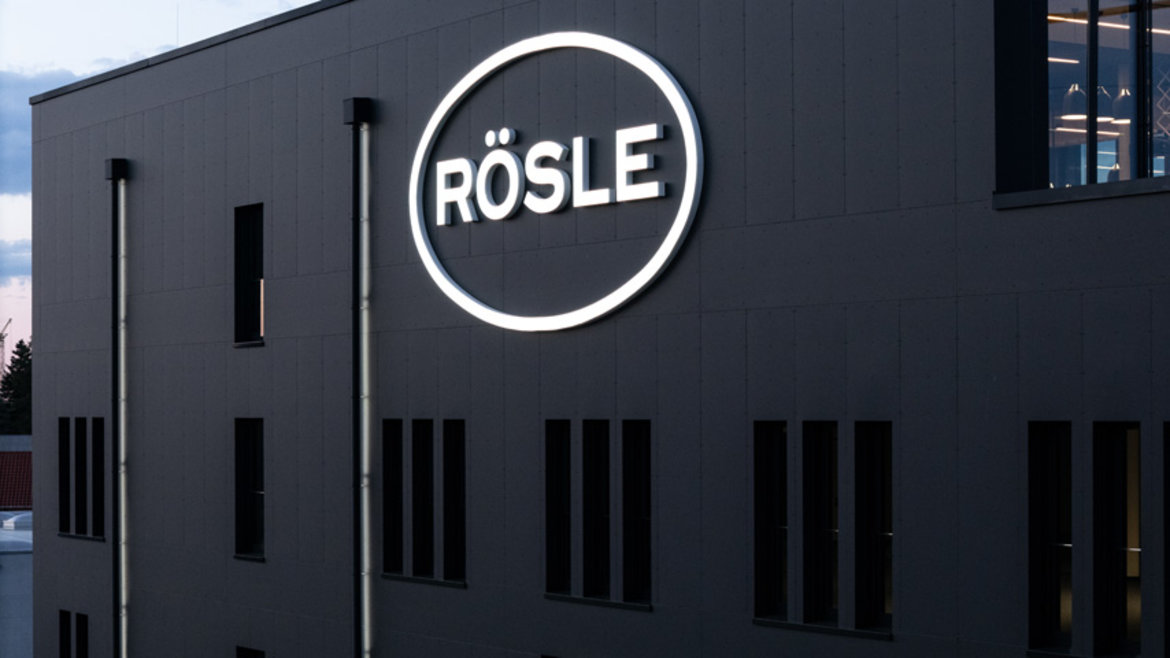

Die stetig fortschreitende Technologie der LED-Beleuchtung ermöglicht ein neues System, das Regenfallrohre indirekt hinterleuchtet und damit die Fassade von Wohnhäusern oder Industriehallen effektvoll in Szene setzt. Damit werden die Gebäude in der Dunkelheit zu echten Hinguckern und bieten Hausbesitzern, Architekten und Handwerkern völlig neue Gestaltungsmöglichkeiten.

Im Dunkeln UND Hellen ein Highlight

Ob bei Tag oder Nacht: Der LED-Fallrohrstrang von GRÖMO macht bei allen Lichtverhältnissen eine schöne Fassade.

Für das Gesamtbild eines Gebäudes, aber auch für mehr Sicherheit und Funktionalität spielt die Außenbeleuchtung eine entscheidende Rolle. LED-Beleuchtungssysteme sind mittlerweile erste Wahl für effiziente, langlebige und ästhetisch ansprechende Lösungen im, am und rund ums Haus - im privaten Sektor, wie auch gewerblich.

  • Im Dunkeln UND Hellen ein Highlight

    Ob bei Tag oder Nacht: Der LED-Fallrohrstrang von GRÖMO macht bei allen Lichtverhältnissen eine schöne Fassade.

    Für das Gesamtbild eines Gebäudes, aber auch für mehr Sicherheit und Funktionalität spielt die Außenbeleuchtung eine entscheidende Rolle. LED-Beleuchtungssysteme sind mittlerweile erste Wahl für effiziente, langlebige und ästhetisch ansprechende Lösungen im, am und rund ums Haus - im privaten Sektor, wie auch gewerblich.

ELEGANT UND LANGLEBIG

Die LED-Fallrohrbeleuchtung setzt sich aus verschiedenen, optimal aufeinander abgestimmten Komponenten zusammen, die alle witterungs- und UV-beständig sind. Die linearen LED-Lichtlinien entsprechen zusätzlich der Schutzart IP67. Die Leuchtmittel sind äußerst robust und gewährleisten so eine zukunftssichere Investition bei einer mittleren Lebensdauer von rund 60.000
Stunden.





PASSEND GEMACHT

Damit die im Aluminium-Profil vergossene LED-Beleuchtung von der Länge her zum Fallrohrstrang passt, sind unterschiedlich lange LED-Lichtlinen erhältlich, die sich auch untereinander kombinieren lassen und so individuelle Fallrohrlängen ermöglichen. Auf Anfrage sind die LED-Lichtlinien auch in Sonderlängen erhältlich.



EINFACHE MONTAGE

Die LED-Linearleuchten werden einfach in die Sichtblende geclipst. Sind mehrere Lichtlinien miteinander zu kombinieren, werden die Kabelverbindungen an den jeweiligen Enden zusammengesteckt. Anschließend kann das Konstrukt mit Hilfe einer speziell konzipierten Fallrohrschelle am Fallrohr montiert werden, bevor die Beleuchtung über ein ein Vorschalt- oder
Steuergerät in die Haussteuerung integriert wird.



HOCH HINAUS

Dem Einsatzspektrum des neuartigen GRÖMO LED-Beleuchtungssystems sind nahezu keine Grenzen gesetzt. Mit einer Zuleitung ist die Montage auf maximal 11,5 Metern möglich, bei zwei Zuleitungen lässt sich die Höhe verdoppeln. Je nach Vorschaltgerät und Steuerung können die Leuchmittel in die Haussteuerung integriert und individuelle Akzente gesetzt werden. Ob Wohnhaus oder Industriehalle, die LED-Fallrohrbeleuchtung setzt jedes Gebäude ins richtige Licht!

Die GRÖMO LED-Fallrohrbeleuchtung gibt es in Zink oder farbbeschichtet im Rahmen des GRÖMO ALUSTAR Sortiments in TX Anthrazit. Dem Einsatzspektrum sind damit kaum Grenzen gesetzt.

ZINK

GRÖMO ALUSTAR



  • HOCH HINAUS

    Dem Einsatzspektrum des neuartigen GRÖMO LED-Beleuchtungssystems sind nahezu keine Grenzen gesetzt. Mit einer Zuleitung ist die Montage auf maximal 11,5 Metern möglich, bei zwei Zuleitungen lässt sich die Höhe verdoppeln. Je nach Vorschaltgerät und Steuerung können die Leuchmittel in die Haussteuerung integriert und individuelle Akzente gesetzt werden. Ob Wohnhaus oder Industriehalle, die LED-Fallrohrbeleuchtung setzt jedes Gebäude ins richtige Licht!

    Die GRÖMO LED-Fallrohrbeleuchtung gibt es in Zink oder farbbeschichtet im Rahmen des GRÖMO ALUSTAR Sortiments in TX Anthrazit. Dem Einsatzspektrum sind damit kaum Grenzen gesetzt.

    ZINK

    GRÖMO ALUSTAR



KOMPONENTEN FÜR DIE led-fALLROHRBLEUCHTUNG

  • LED-Linearleuchte
  • Fallrohrschelle
  • Anschlusskabel
  • Sichtblende
  • Verbindungsmuffe
  • Silikon Schutzkappe
  • Montagewinkel und Niete

Fallrohrschelle

Die für die LED-Fallrohrbeleuchtung speziell entwickelte Fallrohrschelle verfügt über eine u-förmige Erweiterung, in die die Linearleuchten samt Sichtblende gesteckt und mit einem Innensechskant-Gewindestift befestigt werden. Die Fallrohrschelle sorgt dadurch für eine unterbrechungsfreie, optisch vorteilhafte und langlebige Fixierung der LED-Beleuchtung am Fallrohr.

Sichtblende

Die Aluminiumprofile der LED-Linearleuchten werden in eine Sichtblende aus einem u-förmigen Metallprofil durch Einclipsen montiert. Die Blende erfüllt drei Funktionen: Das Profil verdeckt die technischen Feinheiten und sichert so die gewünschte Optik. Es schützt vor Witterungseinflüssen und dient als Befestigungsmittel, um die LED-Linearleuchten an der Fallrohrschelle zu fixieren.



Verbindungsmuffe

Die Verbindungsmuffe ermöglicht einen nahtlosen Übergang zwischen den Sichtblenden der einzelnen Lichtlinien. Einfach über die Stöße geschoben, werden die Sichtblenden fixiert, der thermisch bedingte Längenausgleich gewährleistet und eine ansprechende durchgängige Optik erreicht.



LED-Linearleuchte

VarioLED™ IP67 sind voll vergossene, lineare LED-Lichtlinien im Aluminiumprofil mithervorragender Wärmeableitung. Durch einen klaren Polyurethanverguss sind sie vor Feuchtigkeit, Staub, Schmutz und UV-Strahlung geschützt. Damit entsprechen sie der Schutzart IP67. Die Lichtlinien werden steckerfertig mit einem Mini IP67- Steckverbinder an beiden Enden geliefert. Die integrierten LED-Bänder HYDRA PRO SW sind einkanalige, dimmbare Bänder für 24V Konstantspannung mit einer Leistung von 4 W/m (380 Lumen) und einer Farbtemperatur von ca. 6.700 K. Das anregende, kaltweiße Licht sorgt für strahlende Helligkeit und gute Farbwiedergabe an der Fassade. Die linearen Leuchtmittel sind robust und verfügen über eine mittlere Lebensdauer von rund 60.000 Stunden.



Anschlusskabel

Durch das zwei Meter lange Kabel mit Mini-Buchse IP67 wird die LED-Linearleuchte an das Vorschaltbeziehungsweise Steuergerät angeschlossen.



Silikon Schutzkappe

Zum Schutz vor Witterungseinflüssen und als Sicherheitsmaßnahme wird der oberste Kabelstecker mit der Schutzkappe verschlossen.



Montagewinkel und Niete

Um die LED-Lichtlinien bei individuellen Sonderlängen zusätzlich zu stabilisieren, können weitere Montagewinkel mit Hilfe von Nieten an der gewünschten Position der Sichtblende fixiert werden.
